牙科水門(mén)汀是各組份調(diào)合后能形成可硬化的塑性團(tuán)塊，適用于襯層、粘固、充填和暫時(shí)性或永久性修復(fù)的非金屬牙科材料。通常是由金屬鹽或其氧化物作為粉劑并與專(zhuān)用液體調(diào)和而成的無(wú)機(jī)非金屬材料。

今天，眾測(cè)機(jī)電小編應(yīng)客戶(hù)需求根據(jù)YY0271.1-2016牙科學(xué)水基水門(mén)汀 第1部分:粉/液酸堿水門(mén)汀標(biāo)準(zhǔn)，簡(jiǎn)單介紹下牙科材料水基水門(mén)汀薄膜厚度測(cè)試方法及相關(guān)檢測(cè)儀器設(shè)備。

一、薄膜厚度(僅適用粘固水門(mén)汀)

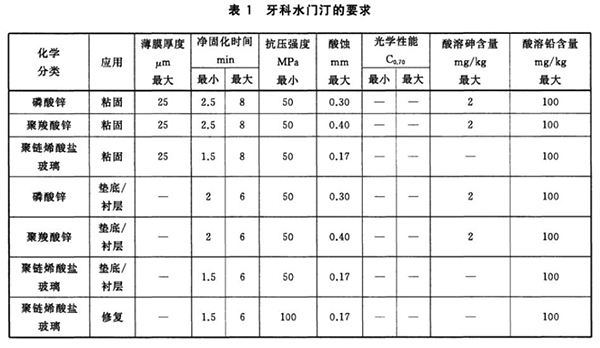

按照附錄C測(cè)試,水門(mén)汀的薄膜厚度應(yīng)符合表1規(guī)定的相應(yīng)要求

二、牙科水門(mén)汀薄膜厚度測(cè)試用什么檢測(cè)儀器

眾測(cè)機(jī)電研發(fā)生產(chǎn)的牙科材料薄膜厚度測(cè)試儀THK-YK06用于牙科水門(mén)汀薄膜厚度檢測(cè)，用于評(píng)估水基水門(mén)汀在牙科應(yīng)用中形成的薄膜層均勻性和厚度，也稱(chēng)為牙科學(xué)水基水門(mén)汀薄膜厚度測(cè)試儀、牙科水門(mén)汀薄膜測(cè)厚儀和牙科學(xué)水基水門(mén)汀薄膜厚度檢測(cè)儀等，本測(cè)厚儀符合YY 1042-2023牙科學(xué) 聚合物基修復(fù)材料、YY0271.1-2016牙科學(xué)水基水門(mén)汀 第1部分:粉/液酸堿水門(mén)汀、YY0271.2-2016牙科學(xué)水基水門(mén)汀第2部分:樹(shù)脂改性水門(mén)汀、YY0272-2009牙科學(xué)化鋅/丁香酚水門(mén)汀和不含丁香酚的氧化鋅水門(mén)汀和YY/T 0518-2009牙科修復(fù)體用聚合物粘結(jié)劑等標(biāo)準(zhǔn)的薄膜厚度測(cè)試等標(biāo)準(zhǔn)

牙科學(xué)水基水門(mén)汀薄膜測(cè)厚儀

三、牙科材料水基水門(mén)汀薄膜厚度測(cè)試方法試驗(yàn)步驟

1. 將兩塊透明玻璃平板(C.1.1)重疊接觸在一起,測(cè)量其厚度,精確到1μm,記為讀數(shù) A。

2. 移開(kāi)上面的玻璃,將(0.10士0.05)mL水門(mén)汀置于下一塊玻璃板的正中位置,并將其放置在加荷裝置(C,1.2)的基座面板上,并處于加荷裝置的中央正下方位置。

3. 再將上面的玻璃板按照原來(lái)測(cè)量時(shí)的方向放置在水門(mén)汀的正中位置。

4. 在生產(chǎn)廠(chǎng)聲稱(chēng)的工作時(shí)間結(jié)束前10s,小心地通過(guò)上部的玻璃板垂直正中向受試水門(mén)汀試樣施加(150士2)N壓力,確保水門(mén)汀完全充滿(mǎn)兩塊玻璃板之間。施加壓力保持至少10min,除去負(fù)荷,測(cè)量合在一起的兩片玻璃板及水門(mén)汀薄膜的厚度,記為讀數(shù)B。

5. 計(jì)算有、無(wú)水門(mén)汀薄膜時(shí)的兩塊玻璃板總厚度之差(讀數(shù)B-讀數(shù)A),并將此記為水門(mén)汀薄膜的厚度。

6.重復(fù)進(jìn)行上述試驗(yàn)四次。

四、試驗(yàn)結(jié)果的處理

5個(gè)試驗(yàn)數(shù)據(jù)中至少有4個(gè)數(shù)據(jù)不大于25um的,則認(rèn)為材料符合8.2和表1的規(guī)定。若其中僅有2個(gè)或少于2個(gè)的數(shù)據(jù)不大于25m的話(huà),則認(rèn)為材料不符合標(biāo)準(zhǔn)規(guī)定。若有3個(gè)數(shù)據(jù)不大于25μm的話(huà),則再增加試驗(yàn)另5個(gè)試樣。只有另5個(gè)材料的薄膜厚度均不大于25m,符合8.2和表1的規(guī)定。
