鋁塑復合軟管是牙膏行業(yè)目前普遍應用的包裝材料。牙膏屬于軟膏劑，而且隨著消費者需求的多樣化而具有不同的功能，比如藥用牙膏、美白牙膏膏管、膠水軟管、染發(fā)劑軟管、鞋油管、牙膏管、化妝品軟管、耦合劑管、全塑復合軟管等。由于功能的增加，對牙膏軟管的各項物理性能要求愈加嚴格。

GB/T 2901-2007牙膏用鋁塑復合軟管行業(yè)標準，對鋁塑復合軟管的要求、試驗方法、檢驗規(guī)則與標志、包裝、運輸、貯存進行了規(guī)定。該標準要求牙膏用鋁塑復合軟管需要進行厚度、表印墨層附著性、爆破強度、剝離強度、封口膜熱封強度、密封性等進行檢測。

針對牙膏用鋁塑復合軟管檢測項目，眾測機電設備結合自主研發(fā)的鋁塑復合軟管檢測設備進行詳細說明。

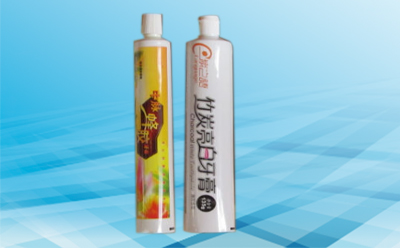

牙膏用鋁塑復合軟管

一、 鋁塑復合軟管厚度檢測

1、 試驗目的：檢測鋁塑復合材料的厚度，一方面可保持軟管各部位厚度均勻，使其阻隔性、物理性能達到理想狀態(tài)。另一方面，方便生產(chǎn)者進行成本控制。

2、 檢測儀器：眾測機電研發(fā)生產(chǎn)的測厚儀THK-01專業(yè)檢測鋁塑復合材料的厚度，采用面接觸式的試驗原理，采用觸摸屏控制、僅需設定好進樣步距、測量點數(shù)、進樣速度等參數(shù)，系統(tǒng)會自動進樣檢測。測試分辨率高達0.1微米。

二、 鋁塑復合軟管爆破強度測試

1、 試驗目的：有時軟管產(chǎn)生泄露是由于內(nèi)部壓力過大而產(chǎn)生爆破，此項檢測可控制鋁塑復合軟管的耐破性和密封性。

2、 測試儀器：眾測機電研發(fā)生產(chǎn)的LSSD-01泄露與密封試強度測試儀對軟膏管體的爆破強度、密封性能以及所用材料本身的耐破強度等指標進行檢測。

三、 鋁塑復合軟管剝離強度試驗

1、 檢測目的：此項檢測包括外層粘合層與鋁箔的剝離強度和鋁箔與內(nèi)層粘合層之間的剝離強度。由于內(nèi)外層與鋁層是通過粘結方法結合在一起，所以通過對各層之間剝離強度的檢測可以得出最佳復合狀態(tài)的參數(shù)，以此進行質量控制和工藝改進。

2、 檢測儀器：眾測機電研發(fā)生產(chǎn)的電子拉力試驗機可以滿足此項檢測需求。取同批號軟管，取寬15mm，長150mm樣條，沿復合片材的縱向取左、中、右三條。沿試樣長度方向將復合層與基材預先剝開50mm，被剝開部分不應有明顯損傷，將試樣裝夾在拉力機的上下夾具之間，采用90度角，以100mm/min速度進行檢測，系統(tǒng)自動記錄數(shù)據(jù)。

四、 牙膏用鋁塑復合軟管密封性能測試

1、 檢測目的：此項檢測包含兩部分內(nèi)容，一是檢測管帽與管肩的密封性，二是檢測封口膜與管肩的密封性。

2、 檢測設備：眾測機電研發(fā)生產(chǎn)的密封試驗儀LEAK-01采用負壓法檢測原理，符合牙膏用鋁塑復合軟管檢測標準。具體方法如下：旋緊帽蓋，在管尾沖入0.02MPa的空氣，然后浸入真空室水中，對真空室抽真空，使軟管產(chǎn)生內(nèi)外壓差，保持5s，觀察是否有氣泡產(chǎn)生。根據(jù)標準規(guī)定，應無氣泡產(chǎn)生或有一個氣泡5s內(nèi)不上浮為達到標準。

五、 鋁塑復合軟管表印墨層附著性檢測

1、試驗目的：保證軟管在外力的擠壓或觸碰下，表層印刷墨層不會大面積脫離，從而使軟管外觀顏色鮮艷、清晰。

2、試驗儀器：采用眾測研發(fā)生產(chǎn)的膠粘帶壓滾機YGJ-03和圓盤剝離試驗機試驗即可。首先將按標準規(guī)定選擇的剝離膠帶紙與經(jīng)過試驗環(huán)境調節(jié)后的軟管試樣油墨印刷面，以標準的荷重、滾壓速度和滾壓次數(shù)粘合在一起，放置調節(jié)一定的時間，然后以一定的壓力與剝離速度將它們剝開，觀察軟管墨層被剝離的狀況，以此判斷分析表印墨層附著性。

以上內(nèi)容是對牙膏用鋁塑復合軟管測試項目和相關檢測儀器進行的簡要介紹，若需要牙膏用鋁塑復合軟管相關檢測儀器，請和眾測機電了解。
